作業ヒント#7： ラウンドファセットカットされた石をベゼルセットするための修正ツール

GIAのジュエリー製造アーツインストラクター

ラウンド石のベゼルセット
これはベンチヒント＃6「作成されたラウンドベゼルの仕上げにスプリットマンドレルを使用する」のフォローアップです。同じ寸法のベゼルを完了するために効果的な固定装置を作成するための標準的なスプリットマンドレルの変更方法を紹介します。 同じスプリット・マンドレルはまた、複数のラウンドファセットストーンをベゼルに固定するための効率的な道具になります。

変更したスプリットマンドレルをリングクランプに固定します。 フレックスシャフトの第30ハンドピースに3.5ミリメートルのボールバーを挿入し、約2.0mmの深さに切断してマンドレルの上部中央のくぼみをバリ取りします。 次に2.5ミリメートルのボールバーを使って、深さが約3.0ミリメートルになるようにセンタリングとバリ取りをします。 それぞれの石のパビリオンとキューレットのためのクリアランスを提供する隙ができます。

2つのボールバーを使用して、セット中にパビリオン用の隙間を作ります。

セッティング用にスプリットマンドレルのさらなる変更が必要です。 2つのボールバーを使用して、セット中にパビリオンのためのクリアランスを作成します。
ベゼルの深さは、セットされる石の深さに対応するために、少なくとも4.0ミリメートルでなければなりません。 完成したベゼルを選択して、マンドレルに配置します。 マンドレルをリングクランプに固定します。 セットする石を測定し、適切なサイズのセットバーを選択します。 ベゼルフランジの上部がクラウンの高さの50パーセント以下となるようにベアリングの深さをカットします。 ベアリングをカットして、水平であることおよびセットのための正しい深さであることを確認するために、石のフィットを確認してください。

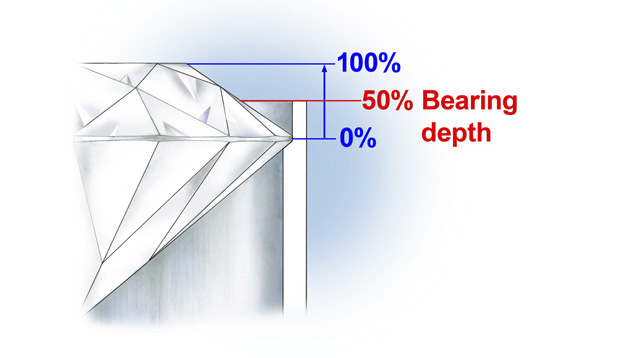

石のカットや比率に応じて、ベアリングの深さは50パーセント以上である必要がある。
石のカットや比率に応じて、ベアリングの深さは50パーセント以上である必要があります。
リングクランプからマンドレルとベゼルを取り外し、フレキシブルシャフトのハンドピースに締めつけます。 ハンドピースを回転させながら、ベゼルフランジの厚さを削減するためにファイルと定規を使用します。 ベゼルのゴミをきれいにし、セット処理中に石を保持するためにベアリングに少量のワックスを塗ります。 石をパックしてを水平にします。

ベゼルの接続はクラウン距離の10パーセント以下である必要があります。これは、ガードル（0％）からテーブル（100％）の表面に沿った寸法です。 研磨機の使用時、ハンドピースを回転させてフランジの傾斜端に圧力をかけ、石に金属を押しつけます。 クラウンに対する完全な360度の接触があることを確認します。

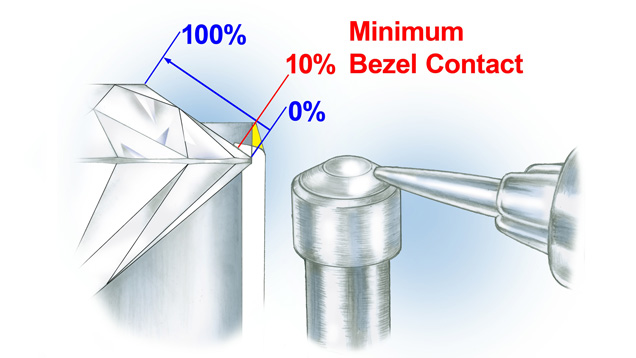

クラウンの上の磨かれた金属の量は、クラウンの距離の10パーセント以上である必要があります。
王冠の上の磨かれた金属の量は、クラウンの距離の10パーセント以上である必要があります。
完成したベゼルは、高級ジュエリー作品の一部として使用できます。 使用する石に熱を適用できる場合、ベゼルは従来のトーチ法で宝石に半田付けすることができます。 熱に弱い場合は、レーザー溶接機を使用して所定の位置にベゼルをセットします。
